管式阳极管电极（阴极罩）
电泳涂装核心耗材，维持槽液pH值和电导率稳定。自有产线，尺寸定制，当天发货。
管式阳极管电极成品
阳极管电极生产车间
管式阳极管电极是电泳涂装线的核心耗材，安装在电泳槽中，通过离子交换膜隔开阳极液和阴极液（漆液），在电场作用下维持槽液的pH值和电导率稳定，确保电泳漆均匀沉积在工件表面。作为电泳涂装线日常运行的必备耗材，阳极管电极的质量直接影响涂膜品质和生产效率。
管式阳极管电极结构

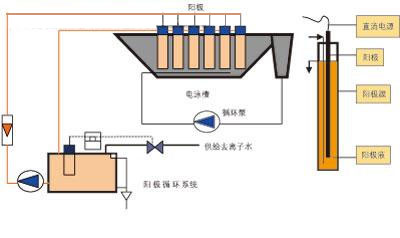

管式极液循环工艺流程图
管式极液循环流程图
阴极电泳的阳极反应：对于阴极电泳涂装工艺而言，若要在生产过程中获得优质的电泳漆膜，必须确保槽液pH值和电导率的稳定。阳极系统正是扮演稳定槽液pH值和电导率的角色。阳极液系统极罩内的不锈钢极管，作为电泳形成电场的一极；工件连接直流电的阴极，极罩内不锈钢极管连接直流电的阳极。
阳极液系统的作用：
① 调节槽液酸度和降低电导率：电泳过程中，酸根离子释放出来会降低槽液pH值、增加电导率。阳极液系统通过离子交换膜及时去除多余酸根离子，维持槽液组分平衡。
② 阻止阳极溶解的铁离子进入槽液：阳极膜是一种半透膜，能够在电场作用下选择性地允许带相应电荷的离子通过。水分子、小的酸根离子等小分子能够通过，树脂、颜料等大分子则不能透过。
管式阳极管电极主要由阳极棒（不锈钢/钛合金）、离子交换膜管、上下端盖及密封件组成。阳极液在膜管内循环流动，漆液在膜管外，通过离子交换膜实现离子选择性透过，维持槽液平衡。
佳迪管式阳极管电极的6大优点
管式阳极罩（TAE）/ 管式阴极罩（TNE）规格性能
对应阳极电泳涂装工艺和阴极电泳涂装工艺分别有阴极管式隔膜电极（TNE）和阳极管式隔膜电极（TAE）。
| 长度(m) | 直径(mm) | 有效膜面积(m²) | 有效电极面积(m²) | 膜电阻(Ω) | 透水性 | 极液循环量 |
|---|---|---|---|---|---|---|
| 0.5 | φ68 | 0.105 | 0.075 | 11-31 | ≤40ml/m²·h (0.035MPa) | 5-10L/m²·h |
| 0.8 | 0.168 | 0.12 | ||||
| 1.0 | 0.21 | 0.15 | ||||
| 1.2 | 0.252 | 0.18 | ||||
| 1.4 | 0.294 | 0.21 | ||||
| 2.0 | 0.42 | 0.30 | ||||
| 注：此处仅列出常用型号，电极长度可根据用户实际要求商定。 | ||||||
进出口有关尺寸（单位：mm）
| 代号 | 名称 | 孔径 | 备注 | 长度 |
|---|---|---|---|---|
| 1 | 极液进口 | φ6 | φ6增强软管 | 视现场情况定 |
| 2 | 极液出口 | φ13 | φ16增强软管 | |
| 3 | 电源线 | — | BVR 6²-10² | |
| 注：长度尺寸还可根据用户实际要求商定。 | ||||
系列安装尺寸表（单位：mm）
| 尺寸 | 0.5m | 0.8m | 1.0m | 1.2m | 1.4m | 2.0m |
|---|---|---|---|---|---|---|
| A（膜管长度） | 500 | 800 | 1000 | 1200 | 1400 | 2000 |
| B（总安装高度） | 750 | 1050 | 1550 | 1750 | 1950 | 2550 |
| C（槽体适配深度） | 820 | 1120 | 1620 | 1820 | 2020 | 2620 |
| D（端盖直径） | 160 | 160 | 500 | 500 | 500 | 500 |
| E（安装预留高度） | 50 | 50 | 200 | 200 | 200 | 200 |
| 注：1. D、E还可根据现场及用户要求商定； 2. 如用户对极罩形式及尺寸有特殊要求，可另行商定。 | ||||||
阳极管电极的四大核心作用
电泳过程中槽液pH会逐渐升高，通过阳极管将多余酸根离子排出，保持pH值在设计范围内，确保电泳漆稳定性。
去除电泳过程中产生的杂质离子和溶解金属离子，防止电导率升高导致涂膜粗糙、针孔等缺陷。
合理排布阳极管可确保电场均匀分布，使工件表面漆膜厚度一致，避免局部过厚或过薄。
及时排出污染物，减少槽液更新频率，延长电泳漆使用寿命，降低生产成本。
管式阳极管对比传统板式阳极
| 对比项目 | 管式阳极管 | 板式阳极 |
|---|---|---|
| 膜面积 | 大（圆柱面，单位体积面积大） | 较小（平面结构） |
| 电场均匀性 | 优（圆柱形辐射状分布） | 一般 |
| 安装灵活性 | 高（可按需排布数量） | 受槽体尺寸限制 |
| 更换便捷性 | 单根更换，不影响生产 | 整板更换，需停机 |
| 维护成本 | 低（坏哪根换哪根） | 较高 |
产品实拍展示

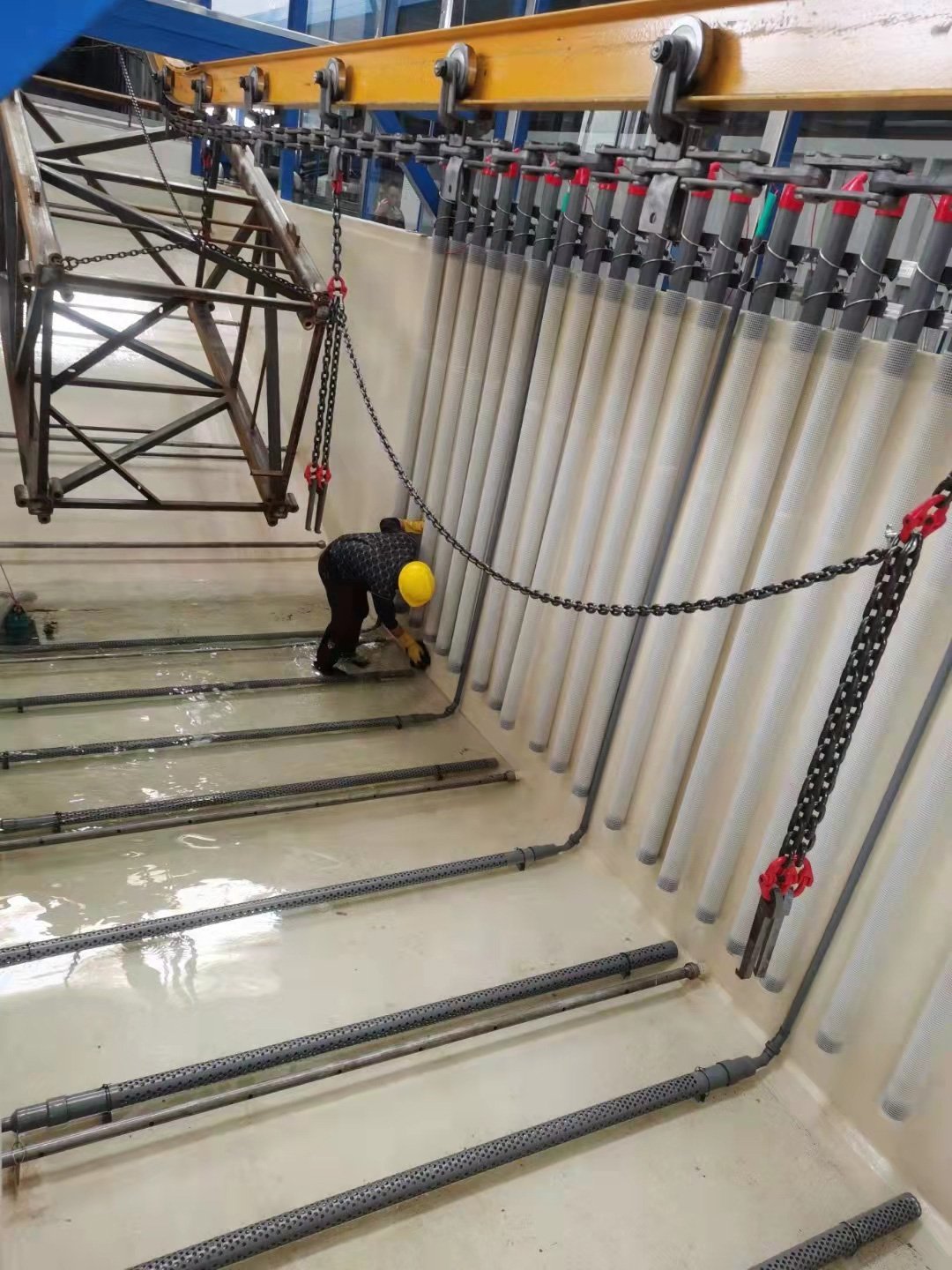

管式阳极管电极实拍
阳极管配件
阳极膜使用注意事项
操作步骤：(1)关闭阳极液系统泵；(2)查出渗漏的阳极棒；(3)将渗漏单元与系统隔离；(4)更换渗漏单元。
安装与使用指南
阳极管排布原则
- 阳极管应均匀分布在电泳槽两侧壁，间距一般为300-500mm
- 阳极底端距槽底250-300mm，顶端距液面100-150mm
- 阳极液循环量按每根管2-4L/min配置
- 阳极液电导率控制在500-1000μS/cm
日常维护要点
- 定期检查：每周检查阳极液流量、电导率和颜色变化
- 泄漏检查：定期观察膜管有无破损漏漆现象
- 清洗保养：膜管污染导致电导异常时，及时用稀酸清洗
- 及时更换：膜管寿命到期或破损时立即更换，避免影响涂膜质量
- 记录管理：建立阳极管使用台账，记录安装日期和更换周期
阳极管损坏的4大原因
- 机械损伤：工件碰撞、安装不当导致膜管划破
- 化学腐蚀：槽液成分异常、pH波动过大
- 细菌污染：槽液长时间不更新，细菌滋生堵塞膜孔
- 结垢堵塞：阳极液中钙镁离子沉积
