盘式过滤器

一、工作原理

    盘片式过滤器（又称叠片式过滤器）过滤机理，在于通过压紧的塑料盘片实现表面过滤与深层过滤的组合。其核心技术就是盘片，它由一组双面带不同方向沟槽的聚丙烯盘片构成，相邻两盘片叠加，其相邻面上的沟槽棱边便形成许许多多的交叉点，这些交叉点构成了大量的空腔和不规则的通路，这些通路由外向里是不断缩小的。过滤时，这些通路导致水的紊流，最终促使水中的杂质被拦截在各个交叉点上。如把一摞盘片叠加安装在过滤芯骨架上，在弹簧和来水的压力下就形成了外松内紧的过滤单元。

    盘片上沟槽的不同深浅和数量确定了过滤单元的过滤精度。

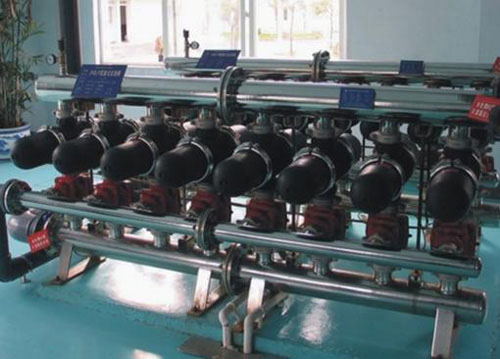

     盘式过滤器系统采用若干个过滤单元并联任意组合，通常有3~10个过滤单元并联组合，可立式或卧式布置。

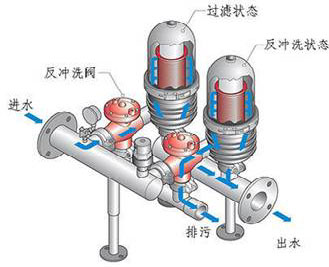

    盘式过滤器有过滤和反洗两种运行状态：

    过滤状态：过滤过程中，过滤盘片在弹簧力和水力作用下被紧密地压在一起，当含有杂质的水通过时，大的颗粒和粗纤维直接被拦截 —— 即称为表面过滤。而比较小的颗粒与纤维窜进沟纹孔后进入到盘片内部，由于沿程孔隙逐渐减小，从而使细小的颗粒与纤维被分别拦截在各通道的途中 —— 即称为深度过滤。

    反洗状态：由可调节设定的时间或压差信号自动启动反洗，反洗阀门改变过滤单元中水流方向，过滤芯上弹簧被水压顶开，所有盘片及盘片之间的小孔隙被松开。位于过滤芯中央的喷嘴沿切线喷水，使盘片旋转，在水流的冲刷与盘片高速旋转离心作用下，截留在盘片上的固体物被冲洗出去，因此很少的自用水量即可达到很好的清洗效果。然后反洗阀门恢复过滤位置，过滤芯上弹簧力再次压紧盘片，回复到过滤状态。

二、特点

    1）精确过滤：可根据用水要求选择不同精度的过滤盘片，有20μ、50μ、100μ、200μ多种规格，过滤比大于85%。
    2）彻底高效反洗：由于反洗时将过滤孔隙完全打开，加上离心喷射作用，达到了其他过滤器无法达到的清洗效果。反洗过程只需20s左右即可完成。
    3）全自动运行，连续出水：时间和压差控制反洗启动。在过滤器组套内，各个过滤单元顺序进行反洗。工作、反洗状态之间自动切换，可确保连续出水，系统压损小，过滤和反洗效果不会因使用时间而变差。
    4）模块化设计：用户可按需取舍过滤单元并联数量，灵活可变，互换性强。可灵活利用现场边角空间，因地制宜安装，占地少。
    5）维护简单：几乎不需日常维护，不需专用工具，零部件很少。
